Grondmontagesysteem voor zonnepanelen: de complete gids voor grondinstallaties

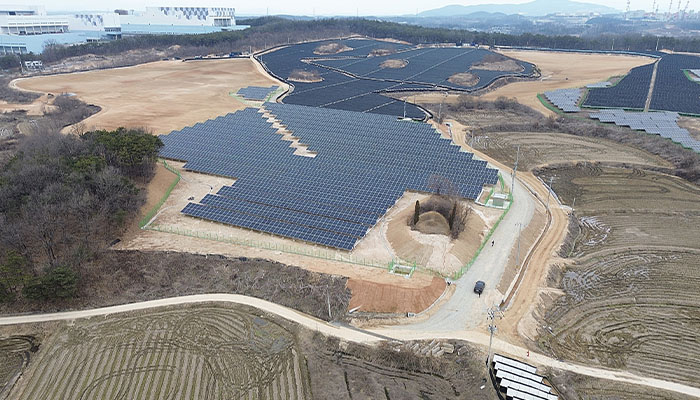

A grondmontagesysteem voor zonnepanelen Het is de snelste manier om open terrein om te toveren tot een energiecentrale. Of u nu een projectontwikkelaar bent die een grootschalige zonne-energiecentrale op de grond plant, of een grondeigenaar met ongebruikte grond, de montage van de panelen bepaalt hoeveel energie de locatie produceert, hoe lang deze meegaat en wat de onderhoudskosten zijn. Deze gids legt uit hoe een modern zonne-energiesysteem op de grond is ontworpen, welke componenten belangrijk zijn, hoe de installatie van zonnepanelen op de grond stap voor stap wordt uitgevoerd en wat de uiteindelijke kosten bepaalt.

Wat is een grondmontagesysteem voor zonnepanelen?

Een grondmontagesysteem voor zonnepanelen is een constructie van staal en aluminium waarmee fotovoltaïsche modules op de grond worden bevestigd in plaats van op een dak. Het combineert funderingen, verticale palen, schuine rails en moduleklemmen tot één geconstrueerde structuur die bestand is tegen windkracht, sneeuwbelasting en vorst, terwijl elk paneel in de ideale hoek ten opzichte van de zon wordt gehouden. Omdat de constructie onafhankelijk is van een gebouw, kan een grondmontagesysteem voor zonnepanelen puur op energieopbrengst worden afgestemd qua grootte, helling en oriëntatie. Daarom domineert de grondmontage van zonnepanelen nu wereldwijd zowel grootschalige zonne-energieprojecten als projecten voor gemeenschappen.

Twee ontwerpfamilies bestrijken vrijwel elk project. A vaste kantelbare grondmontage Een systeem met één as vergrendelt de zonnepanelen in één hoek en biedt de laagste kosten per watt, het minste onderhoud en de eenvoudigste vergunningsprocedure. Een systeem met één as roteert de zonnepanelen van oost naar west en levert ongeveer 15-25% meer energie op, ten koste van motoren, besturingselementen en een zwaardere fundering. Beide systemen gebruiken dezelfde basislogica voor de montage, dus de keuze is eerder economisch dan technisch.

Kerncomponenten van een zonnepaneleninstallatie op de grond

Elk zonne-energieproject op de grond is opgebouwd uit dezelfde onderdelen. De juiste specificatie van deze onderdelen is cruciaal voor een investering die 25 jaar meegaat en een bron van onderhoudskosten vormt.

• Fundamenten – heipalen, grondschroeven, schroefpalen, in situ gestorte betonnen pijlers of ballastblokken, geselecteerd op basis van geotechnische gegevens en vorstdiepte.
• Palen en balken – thermisch verzinkte of Zn-Al-Mg stalen kolommen die de gordingen en dwarsbalken dragen.
• Rails en gordingen – C-profielen of Z-gordingen die de modules dragen en de belasting overbrengen op de staanders.
• Moduleklemmen – middenklemmen en eindklemmen, qua formaat afgestemd op het frame van de gebruikte PV-modules.
• Verbindings- en aardingsapparatuur – WEEB-ringen, verbindingsstukken en koperen geleiders die de elektrische veiligheid van de zonnepanelen garanderen.
• Evenwicht van het systeem – kabelgoten, DC-kabelbekabeling, verdeelkasten, omvormers en de aansluiting op het elektriciteitsnet.

Installatie van zonnepanelen op de grond, stap voor stap

Een goed uitgevoerde grondmontage van zonnepanelen volgt een voorspelbare volgorde. Het overslaan van een stap leidt tot het losraken van de funderingspalen, gebarsten modules en latere garantiegeschillen.

1. Landmeetkundig onderzoek en geotechnische testen – controleer het draagvermogen van de bodem, het grondwaterpeil, de vorstdiepte en de blootstelling aan wind.
2. Indeling en schaduwstudie – Stel de rijafstand zo in dat geen enkele rij de volgende overlapt, en controleer de optimale hellingshoek voor de breedtegraad.
3. Fundamentwerk – Heipalen of grondschroeven tot aan de weigering, of stort funderingspijlers en controleer vervolgens de hoogte en loodrechte stand.
4. Stellingmontage – Plaats de palen, balken en rails en draai vervolgens elke bout vast met het voorgeschreven aanhaalmoment.
5. Modulemontage – Klem de modules met een constante tussenruimte vast, zodat de opstelling vierkant en waterpas blijft.
6. Aarding, bedrading en sleufgraven – Aard de constructie en leg de DC-kabels in beschermde sleuven of kabelgoten.
7. Inbedrijfstelling – Isolatie- en IV-testen, opstarten van de omvormer, gevolgd door een gedocumenteerde hercontrole van het koppel.

Waarom kiezen voor zonnepanelen op de grond in plaats van op het dak?

• Betere opbrengst – De hellingshoek en azimut kunnen vrij worden geoptimaliseerd, en de luchtstroom onder de array houdt de modules koeler en efficiënter.
• Geen daklimieten – geen doorvoeringen, geen structurele versteviging, geen risico op schade door garantie op het dak.
• Eenvoudig onderhoud en sneeuwruimen. – Technici werken op een comfortabele hoogte met vrije toegang vanaf alle kanten.
• Schaalbaarheid – Een grondmontagesysteem voor zonnepanelen kan rij voor rij worden uitgebreid naarmate de belasting of het budget toeneemt.
• Agrivoltaïsche systemen en dubbel grondgebruik – begrazing, gewassen of het planten van bestuivende insecten kunnen tussen de rijen doorgaan.

Kosten van zonne-energie-installaties op de grond en de factoren die deze kosten bepalen.

De prijs van een zonnepaneleninstallatie op de grond is niet vast. Het type fundering, het gewicht van de staalconstructie, het terrein en de afstand tot de netaansluiting hebben een veel grotere invloed op de kosten dan de modules zelf. Vlak, goed gedraineerd terrein met een geschikte bodem maakt heipalen en een lichte montagestructuur mogelijk; rotsachtig terrein, grote vorstdiepte of steile hellingen vereisen betonnen funderingspalen of ballast en zwaardere profielen. Wind- en sneeuwbelastingskaarten bepalen de staaldikte, en vergunningen en de aansluiting op het elektriciteitsnet kunnen weken aan de planning toevoegen. Omdat de montagestructuur slechts een bescheiden deel van de totale projectkosten uitmaakt, maar wel tientallen jaren de opbrengst bepaalt, is de goedkoopste constructie zelden het goedkoopste project. De specificaties moeten specifiek voor de locatie worden opgesteld om de investering te beschermen.

Veelgestelde vragen

Hoe diep moeten grondpalen in de grond worden gedreven?

De diepte wordt bepaald door het geotechnisch rapport, niet door gewoonte. Palen worden doorgaans onder de vorstgrens ingedreven en met een draagvermogen dat bestand is tegen de windbelasting ter plaatse; grondankers worden met een koppelwaarde vastgezet die de draagkracht garandeert.

Welke hellingshoek is het meest geschikt voor een op de grond gemonteerd zonnepanelensysteem?

De breedtegraad is het uitgangspunt, vervolgens wordt deze aangepast door het terrein en de sneeuwafvoer. Een lagere hellingshoek verhoogt de rijdichtheid en vermindert het landgebruik, een hogere hellingshoek verbetert de opbrengst in de winter. De optimale hellingshoek is die waarbij de energie per oppervlakte-eenheid wordt gemaximaliseerd, niet de energie per paneel.

Kan een zonnepaneleninstallatie op de grond worden geplaatst op een hellend terrein?

Ja. Noord-zuidhellingen worden aangepakt met paallengtes in stappen, oost-westhellingen vereisen rijen die in subgroepen worden verdeeld. Hellingen tot ongeveer 20% zijn standaard; steilere locaties vereisen langere palen en een specifieke structurele beoordeling.

Hoe lang duurt de installatie van zonnepanelen op de grond?

Voor een grootschalig zonnepanelensysteem op de grond duurt het doorgaans twee tot vier weken om de fundering en de montagesystemen te plaatsen, en nog eens twee tot drie weken om de modules en de elektrische installatie aan te leggen. Weersomstandigheden en vergunningen zijn hierbij de belangrijkste factoren.
